Dosadora Bicomponente – Linha PD

Dosagem Precisa, Mistura Perfeita, Redução de Desperdício

Na produção de circuitos eletrônicos protegidos por resina, a dosagem manual – com copos, espátulas ou aplicadores genéricos – gera desperdício de material, variação na proporção resina/endurecedor (parte A e parte B) e inconsistência entre peças. O resultado pode gerar falhas de encapsulamento, retrabalho e perda de lotes.

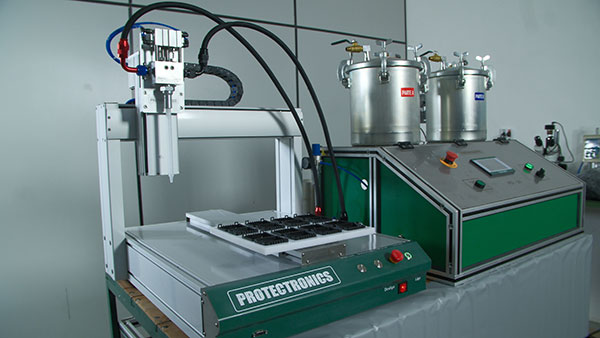

As Máquinas Dosadoras Bi-componentes da linha PD Protectronics resolvem esse problema na raíz: medem e dispensam com precisão as quantidades exatas de resina e catalisador (parte A e parte B), misturando os componentes apenas no momento da aplicação, via bico misturador estático. O processo ganha repetitividade, economia e qualidade – lote após lote.

Projetada para ambientes industriais que exigem estabilidade e eficiência, a Linha de Dosadoras PD transformam a aplicação de resinas em um processo controlado, limpo e previsível em 4 etapas:

01 | Abastecimento dos Tanques

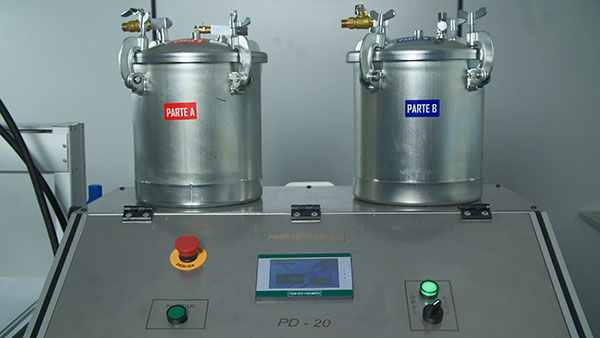

A resina e o endurecedor (ou catalisador) são colocados em tanques separados. O sistema mantém os componentes isolados até o momento da aplicação, preservando a vida útil do material.

02 | Parametrização via IHM

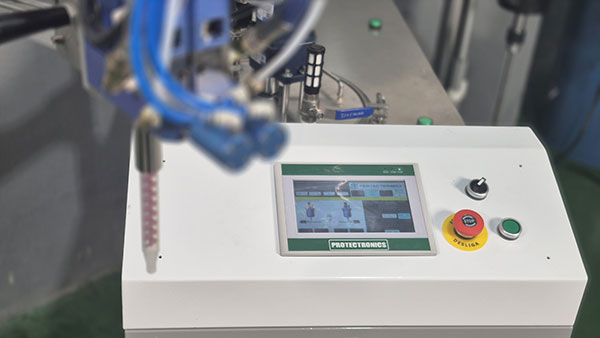

O operador define a proporção de mistura, o volume de dosagem por ciclo e os parâmetros de velocidade. O CLP garante que cada ciclo seja idêntico ao anterior.

03 | Dosagem e Mistura no Bico

Os dois componentes são dispensados simultaneamente e misturados apenas no bico misturador estático ou dinâmico – não dentro da máquina. Isso elimina desperdício de material misturado e facilita a limpeza.

04 | Aplicação na Peça

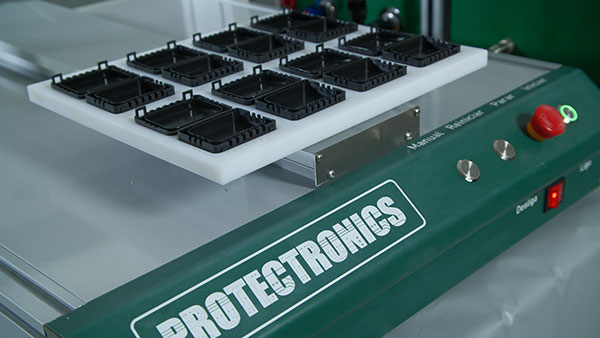

O material já misturado e aplicado diretamente no molde, placa ou componente. O processo pode ser manual ou automatizado.

Diferenciais:

Mistura Homogênea e Sem Bolhas

Baixo Consumo Eletropneumático

Operação Simplificada

Redução de Desperdício

Maior Segurança Operacional

Repetibilidade Entre Lotes

Modelos para Diferentes Escalas de Produção

A linha PD oferece duas famílias de dosadoras:

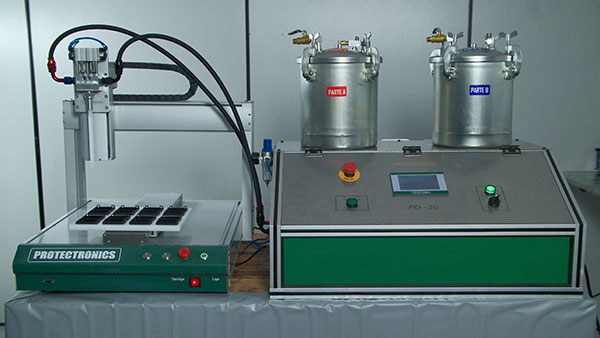

PD-15 e PD-20 – modelos compactos para operações de menor volume

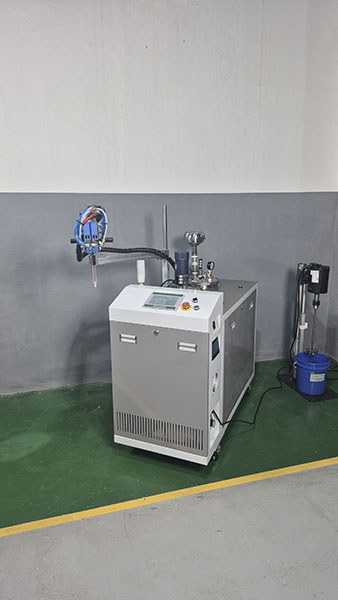

PD-45 e PD-60 – modelos industriais para linhas de alta demanda

Dentro de cada família, a diferença está na configuração dos tanques – permitindo que você escolha a capacidade ideal para sua proporção de mistura e seu ritmo de produção.

Se necessário também fazemos customizações de acordo com o seu projeto.

Especificação	PD-15	PD-20	PD-45	PD-60
Série	Compacta	Compacta	Industrial	Industrial
Tanque A (Resina)	10 litros	10 litros	30 litros	30 litros
Tanque B (Endurecedor)	5 litros	10 litros	15 litros	30 litros
Capacidade total	15 litros	20 litros	45 litros	60 litros
Aplicação ideal	Bancada, lotes menores, prototipagem	Bancada, proporção 1:1, volume médio	Linha de produção, alto volume	Produção intensiva, proporção 1:1
Tipo de dosagem	Bicomponente via bico misturador estático ou dinâmico
Controle	CLP com IHM Touch
Proteção Anti-endurecimento	Sim (Purga Programada)
Aquecimento de tanques	Opcional - Controle individual por tanque
Desgaseificação	Opcional		Incluso
Homogeneizador nos Tanques	Opcional
Aliment. pneumática	Ar filtrado, lubrificado, 5-10 Bar
Aliment. elétrica	220V, 50/60 Hz
Dimensões (A x L x P)	490 x 355 x 655		540 x 1060 x 1400
Peso	32 kg	35 kg	230 kg	250 kg
Integração c/ homogeneizador externo	Compatível com PH-10

O que as Dosadoras PD Garantem ao Seu Processo

Dosagem precisa e repetível

Proporção exata resina/endurecedor em cada ciclo, eliminando erros de mistura manual e garantindo consistência entre peças.

Economia real de material

A mistura acontece apenas no bico, no momento da aplicação. Sem sobra de material misturado, sem descarte de copos e sem desperdício por erro de proporção.

Qualidade de encapsulamento superior

Proporção correta + mistura homogênea = cura completa, sem bolhas, sem pontos frágeis, sem falhas de aderência.

Higiene e organização do processo

Elimina copos, espátulas, almotolias e balanços manuais. A linha de produção fica limpa, organizada e auditável.

Flexibilidade de proporção

Os modelos com tanques simétricos (PD-20, PD-60) atendem proporções 1:1, enquanto os assimétricos (PD-15, PD-45) são ideais para proporções 2:1 ou similares.

Escalabilidade sem ruptura

Comece com a série compacta e migre para a série industrial conforme sua demanda cresce – mesma lógica de operação, mesma qualidade de dosagem.

Solução Integrada: Dosadora + Homogeneizador + Automação

As dosadoras PD podem ser acopladas com o Homogeneizador Industrial para garantir que o material nos tanques se mantenha perfeitamente homogêneo durante toda a operação, e especialmente crítico em resinas com carga térmica ou condutiva que tendem a decantar.

O resultado e uma linha de produção completa, do material bruto ao produto protegido, com controle total de cada variável.

Conheça nossa Solução Completa:

Quer montar uma linha integrada de dosagem + homogeneização + automação?

Aplicações Ideais

As dosadoras PD são utilizadas em todo processo que envolva aplicação controlada de materiais bicomponentes:

Potting e encapsulamento de placas eletrônicas
Encapsulamento de LEDs, drivers e módulos de potência
Selagem e vedação de conectores e sensores
Colagem estrutural com adesivos bicomponentes
Moldagem de componentes com resinas de alta viscosidade
Revestimento conformal bicomponente

Segmentos atendidos:

Iluminação (LEDs, drivers)

Automotivo (módulos, sensores, conectores)

Linha branca (placas de controle)

Energia (inversores, transformadores)

Eletroeletrônico em geral

Engenharia de Aplicação: Do Material a Máquina Certa

A Protectronics não vende apenas a dosadora – entrega a solução completa. Nossa engenharia analisa o material, o volume de produção, a proporção de mistura e o nível de automação desejado para recomendar:

O modelo de dosadora ideal (PD-15, PD-20, PD-45 ou PD-60)
A necessidade de acoplamento com homogeneizador
A integração com sistemas de automação
O modelo comercial mais adequado (comodato, aluguel ou venda)

Qual Dosadora PD é a certa para seu Processo?

Diga-nos seu material, seu volume e sua proporção de mistura. A gente cuida do resto.
