Os dispensadores pneumáticos Protectronics utilizam ar comprimido para dosar, distribuir e aplicar fluidos industriais com repetibilidade e controle. A linha cobre desde a dosagem de pequenos volumes em seringas, com a Dispensador Pneumático 300 mL, até a aplicação contínua de adesivos, resinas e selantes em tubos de 2600 mL, com o Dispensador Pneumático de grande volume.
O que é um Dispensador Pneumático?
Um dispensador pneumático é um equipamento que utiliza ar comprimido para empurrar fluidos do reservatório até o ponto de aplicação, controlando pressão e tempo para garantir quantidade constante a cada ciclo. São indicados para:
- Colas e adesivos de um ou dois componentes
- Resinas epóxi, poliuretano e silicone
- Pastas de solda e graxas
- Selantes, vernizes e solventes
- Fluidos de baixa a alta viscosidade
A Protectronics oferece dois equipamentos complementares: a Dispensador Pneumático 300 mL para dosagem de precisão em seringas, e o Dispensador 2600 mL para operação contínua com embalagens de grande volume.

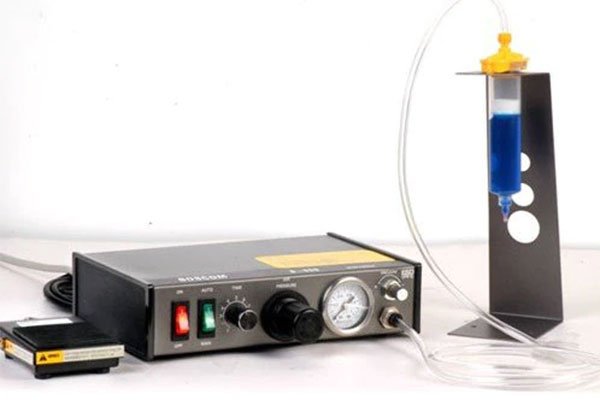

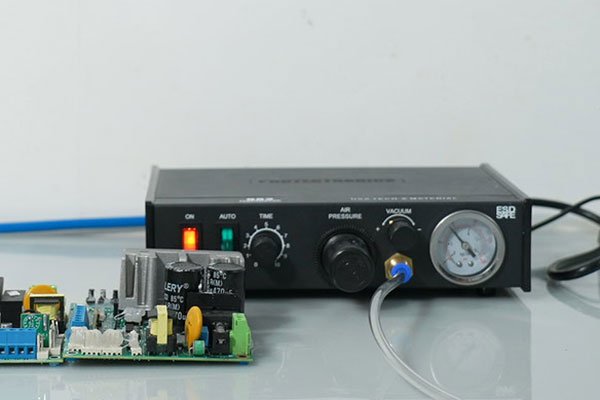

Dispensador Pneumático 300 mL
A Dispensador Pneumático 300 mL é um dispensador semiautomático projetado para aplicações que exigem repetibilidade e controle de tempo na dosagem de fluidos. Trabalha com seringas de diversos tamanhos e materiais, adequando a pressão de saída a cada tipo de material e bico dosador.
Diferenciais técnicos:
Dois modos de operação: Manual (pedal externo ou gatilho na seringa) e Automático (ciclos programados)
Temporizador de 4 faixas: 0,01~1 s, 0,1~10 s, 0,2~20 s, 0,3~30 s
Tolerância de repetição ±0,5% — dosagem consistente ciclo a ciclo

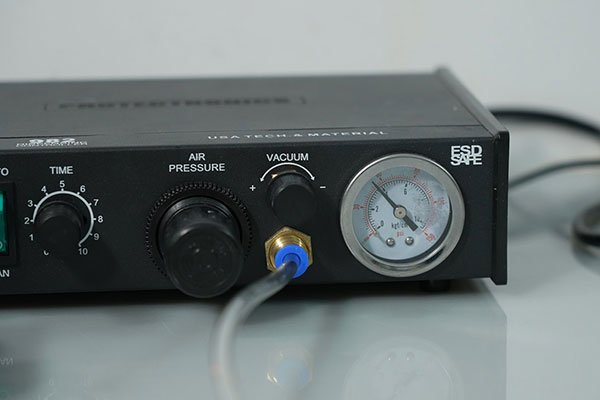

Função de vácuo regulável para eliminar gotejamento após a dispensação
Regulador de pressão de saída independente: 0,1 a 5,5 bar

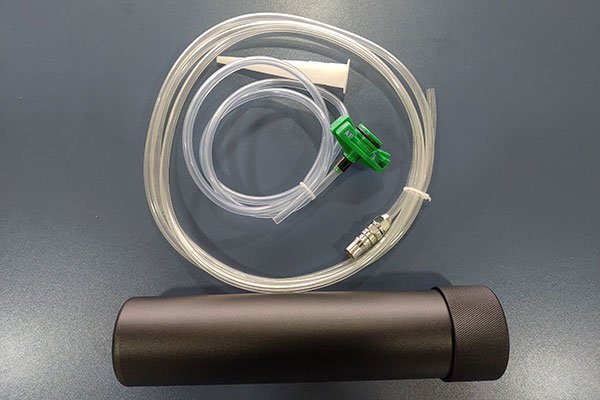

Compatível com seringas e ponteiras de múltiplos tamanhos e materiais
ESD Safe — seguro para ambientes de montagem eletrônica
Dispensador Pneumático 2600 mL
O Dispensador Pneumático 2600 mL foi projetado para operação contínua na linha de produção. Elimina paradas frequentes para troca de embalagens pequenas ao trabalhar com tubos de 2600 mL, reduzindo custos de embalagem e desperdício de material. Pode ser acionado pela pistola dispensadora ou por pedaleira, garantindo ergonomia ao operador.
Diferenciais técnicos:
Reservatório de 2600 mL — menos paradas para troca de embalagem na linha
Válvula de sucção integrada — impede derramamento do material após a dispensação
Mangueiras plásticas que evitam contato com o ar — previnem cura prematura
Pistão pneumático de pressurização para garantir fluxo constante
Acionamento por pistola dispensadora ou pedaleira — ergonomia flexível
Válvula de segurança automática: descarrega pressão acima de 7 kgf/cm²
Válvula pneumática solenoide para controle de pressurização do pistão e das mangueiras
Compatível com silicone, epóxi, poliuretano, selantes e adesivos de alta viscosidade
Especificações técnicas do Dispensador 300 mL:
| Especificação | PDP-30/300 |
|---|---|
| Descrição | Controladora de dosagem |
| Aplicação | Controle de dosagem para silicones, resinas, adesivos e outros materiais aplicáveis por seringa |
| Tipo de Operação | Manual ou automático |
| Acionamento | Por pedal ou comando de operação |
| Tempo Programável | 0,01 a 30 s |
| Tolerância de Repetição | ±0,5% |
| Quantidade Mínima | 0,01 mL |
| Entrada de Ar | 2,5 a 7 bar |
| Saída de Ar | 0,1 a 5,5 bar |
| Controle de Pressão | Regulador frontal com manômetro |
| Controle de Vácuo | Ajuste para reduzir gotejamento após o ciclo |
| Alimentação | 220 a 240 VCA — 50/60 Hz |
| Dimensões | 235 × 225 × 63 mm |
| Peso Aproximado | 2,2 kg |
Especificações técnicas do Dispensador 2600 mL:
| Especificação | PDP-2600 |
|---|---|
| Descrição | Dispensador pneumático |
| Aplicação | Dosagem de selantes, adesivos, resinas e materiais similares |
| Tipo de Operação | Sistema pneumático com acionamento por pistola dispensadora ou pedal (opcional) |
| Frequência de Ciclo | 60 a 120 ciclos/min |
| Ajuste de Dispensamento | 0,1 a 99 s |
| Dosagem Mínima | 2 a 6 g/mL |
| Pressão de Trabalho | 0,1 a 0,6 MPa |
| Fonte de Ar | Ar comprimido |
| Sistema de Aplicação | Pistola dispensadora com bico dosador |
| Controle do Produto | Válvula reguladora de fluxo de precisão |
| Alimentação | 110 a 220 V — 50/60 Hz |
| Consumo | 5 W |
| Dimensões | 430 × 250 × 780 mm |
| Peso Aproximado | 22 kg |
Aplicações
Os dispensadores pneumáticos Protectronics atendem processos industriais em:
Montagem eletrônica (PCBA)

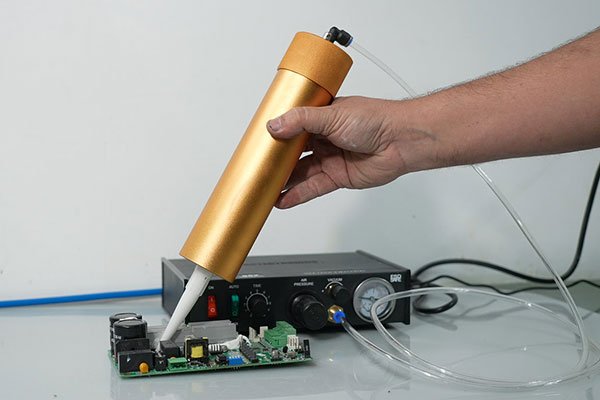

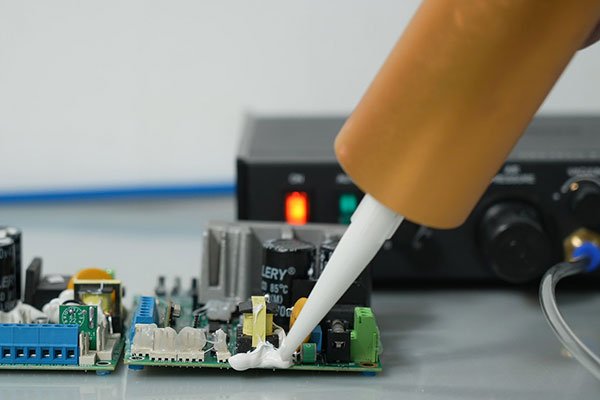

Aplicação de pasta de solda, adesivo de fixação de componentes, coating de proteção conformal e encapsulamento de circuitos.
Painéis e gabinetes elétricos
Selagem de vedações, fixação de cabos e aplicação de compostos de proteção em terminais e conectores.
Linha automotiva e de eletrodomésticos
Dosagem de adesivos estruturais, silicones de vedação e graxas em pontos específicos do produto.
Laboratorios e P&D
Dosagem controlada de reagentes, resinas e compostos especiais em pequenas quantidades com alta repetibilidade.
Indústria de calçados e couro
Aplicação de cola de contato e adesivos de alta viscosidade em pontos precisos do produto.
Como Escolher o Dispensador Certo
Siga o critério abaixo para definir o equipamento adequado ao seu processo:
Use o Dispensador 300 mL quando:
- O material é fornecido em seringas ou cartuchos pequenos
- A dosagem exige precisão de 0,01 ml com tolerância ±0,5%
- O processo alterna entre manual e automático no mesmo posto de trabalho
- O ambiente é sensível a ESD (montagem de circuitos eletrônicos)
Use o Dispensador 2600 mL quando:
- O material é adesivo, selante ou resina de alta viscosidade fornecida em tubos de grande volume
- A linha de produção precisa de operação contínua com o mínimo de paradas
- O volume consumido por turno é elevado e a troca frequente de embalagem gera perda de tempo
- A ergonomia do operador é prioritária — pedaleira libera as duas mãos para posicionar a peça
Perguntas Frequentes
O Dispensador 300 mL funciona com qualquer seringa?
Sim. A controladora é compatível com seringas e ponteiras de diferentes tamanhos e materiais. A pressão de saída pode ser ajustada de 0,1 a 5,5 bar para adequar ao diâmetro do bico e à viscosidade do material.
Qual a pressão de ar necessária para ligar o Dispensador 300 mL?
A entrada de ar deve estar entre 2,5 e 7 bar (35 a 100 psi). Recomenda-se ar seco e filtrado para evitar contaminação do material e danos ao equipamento.
O Dispensador 2600 mL pode trabalhar com silicone de alta viscosidade?
Sim. O equipamento foi projetado para materiais de alta viscosidade como silicone, selantes e colas. A pressão de trabalho pode ser ajustada até 7 kgf/cm² para compensar a resistência do material ao fluxo. O bico dosador pode ser cortado para aumentar o fluxo, se necessário.
É possível usar os dois equipamentos juntos no mesmo processo?
Sim. Em processos com dois materiais distintos, é comum usar o Dispensador 2600 mL para o adesivo de base (volume maior e alta viscosidade) e o Dispensador 300 mL para o catalisador ou componente de acabamento (dosagem precisa em seringa). Consulte nossa equipe de engenharia para projetos integrados.
O Dispensador 300 mL tem garantia de repetibilidade para processos automatizados?
Sim. A controladora Dispensador 300 mL tem tolerância de repetição de ±0,5% e temporizador ajustável para garantir quantidade constante a cada ciclo no modo automático. Isso permite integração a linhas de produção com CLP ou sistema de visão.
Solicite uma avaliação técnica gratuita
Nossa equipe de engenharia analisa o seu processo e indica o dispensador ideal, incluindo configuração de pressão, bico dosador e modo de operação mais adequado.
