A aplicação manual de resinas, coatings e adesivos com pistolas, seringas ou espátulas gera inconsistência na quantidade aplicada, variação no posicionamento e dependência total da habilidade do operador. O resultado: peças com excesso ou falta de material, retrabalho constante e impossibilidade de escalar.

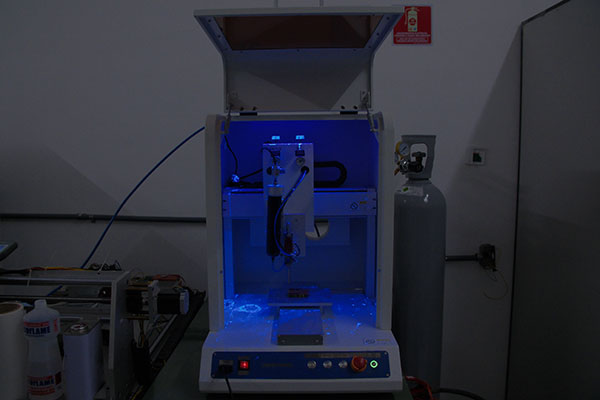

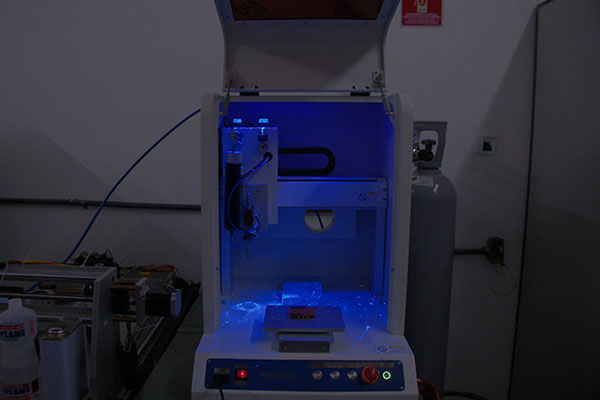

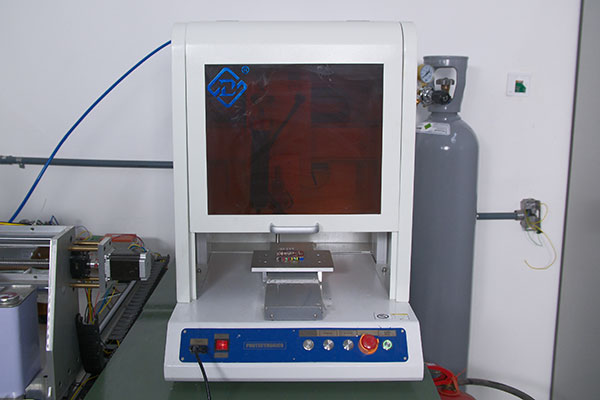

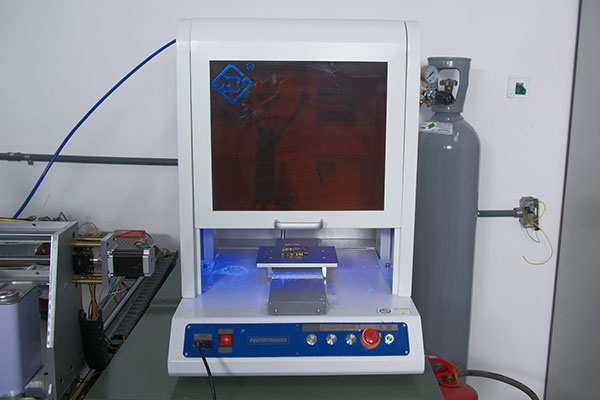

Os Dispensadores XYZ da Protectronics resolvem isso com movimentação automatizada em 3 eixos (X, Y, Z), controlador com tela LCD colorida e programação de trajetórias complexas. Cada ponto de aplicação é definido com precisão e repetido identicamente – ciclo após ciclo, turno após turno.
Projetado para precisão e repetibilidade em aplicações de dosagem e revestimento com automatização da aplicação em 4 etapas:
01 | Programação da Trajetória
O operador define os pontos de aplicação no controlador com tela LCD: ponto, linha, polilinha, círculo, arco 3D, retângulo, espiral, revestimento retangular ou circular.
02 | Posicionamento da Peça
A peça é colocada na mesa de trabalho. O sistema de alinhamento por pontos MARK corrige automaticamente erro angular e de posicionamento.
03 | Aplicação Automatizada
O cabeçote se move nos eixos X, Y e Z dispensando material pela válvula de atomização cônica com pressão controlada.
04 | Ciclo Contínuo ou em Lote
O sistema permite execução automática com reset automático, configuração de meta de produção, cópia em matriz e edição em lote. O operador monitora tudo pela interface: arquivo carregado, quantidade produzida, coordenadas e estado de trabalho.
Diferenciais:
Precisão e Programação Flexível
Suporta ponto, linha, polilinha, arco 3D, círculo, retângulo, espiral, revestimento e curva spline 3D. Importar DXF e CorelDRAW.
Canais de Pistola
Válvulas independentes para aplicações múltiplas ou materiais diferentes em um único ciclo.
Operação Off-line
Programa no computador, transfere para o controlador e opera sem PC conectado. Armazena centenas de arquivos.
Cópia em Matriz e Edição em Lote
Replique trajetórias em grid automático para produção em série. Edite velocidade, atrasos e parâmetros de todas as instruções.
Compacto e Integrado
Sistema pneumático integrado com regulagem de pressão e vácuo.
Garantia e suporte técnico local
12 meses de garantia integral contra defeitos de fabricação, com suporte técnico direto, sem intermediários.
Conheça os Modelos
| MÁQUINA DISPENSADORA XYZ | |||
|---|---|---|---|
| MODELO | TIPO | PRINCIPAIS CARACTERÍSTICAS | APLICAÇÕES |
| PC-1 | Dispensadora pneumática | Controle de tempo e pressão, modo manual e automático, sistema anti-gotejamento com vácuo | Aplicação de adesivos, pasta de solda, silicones, graxas e fluidos industriais |
| PAC-632 | Aplicação seletiva de conformal coating em placas eletrônicas, módulos, sensores, conectores, transformadores e conjuntos automotivos | Alta precisão e produtividade para aplicação de coating por dosagem, spray ou jato. Possui repetibilidade de 0,2 mm, dupla estação para produção contínua, movimentação por motor de passo com correia sincronizada, inspeção UV integrada, iluminação LED, compatibilidade com múltiplas válvulas e largura de aplicação entre 2 e 30 mm. | Ideal para proteção contra umidade, poeira, corrosão e agentes químicos em processos industriais de alta confiabilidade |
| Especificação | PDR-1 |
|---|---|
| Descrição | Dispensador XYZ automático |
| Aplicação | Dosagem e aplicação de resinas, adesivos, encapsulantes e revestimentos |
| Área de Trabalho | 300 × 300 × 70 mm |
| Repetibilidade | 0,02 mm por eixo |
| Velocidade de Movimento | X/Y: até 600 mm/s; Z: até 300 mm/s |
| Capacidade de Carga | Mesa: 10 kg; Eixo Z: 5 kg |
| Programação | Suporta trajetórias como ponto, linha, arco, círculo, retângulo e revestimento |
| Arquivos Suportados | CAD e CorelDRAW |
| Interface | Controlador com tela colorida integrada |
| Alimentação | 220 V – 50/60 Hz |
| Potência | 350 W |
| Dimensões | 590 × 530 × 820 mm |
| Peso Aproximado | 65 kg |
O que o Dispensador XYZ Garante ao Seu Processo
Aplicação precisa e repetível
Cada ponto de aplicação é executado com precisão, eliminando variação entre peças e dependência da habilidade do operador.
Economia de material
Dosagem controlada por pressão e trajetória programada com quantidade exata de material em cada ponto. Sem excesso, sem falta, sem desperdício.
Velocidade de produção
Cópia em matriz multiplica trajetórias automaticamente. Meta de produção com parada automática.
Flexibilidade de aplicação
Do ponto isolado ao revestimento circular complexo. Suporta pistolas simultâneas, troca automática de programada.
Independência do operador
Uma vez programado, o processo roda idêntico turno após turno. Operação off-line sem PC. Curva de aprendizado rápida com interface intuitiva.
Rastreabilidade completa
Contador de produção, controle de meta, arquivo de processo nomeado e armazenado. Facilita auditorias e controle de qualidade.
Solução Integrada: Dispensador XYZ + Forno UV + Coatings
Os Dispensadores são essenciais para linhas automatizadas de aplicação. Quando combinado com Forno de Cura, você tem uma célula de produção completa e integrada.
Conheça nossa Solução Completa:
Quer montar uma célula integrada?
Aplicações Ideais
Os Dispensadores são indicado para:
- Aplicação automatizada de conformal coating em placas eletrônicas
- Dosagem precisa de resinas e adesivos em pontos específicos
- Revestimento retangular ou circular de áreas definidas
- Aplicação de gel térmico em dissipadores
- Selagem de conectores e sensores
- Encapsulamento pontual de componentes sensíveis
- Aplicação de colas UV com cura posterior em forno
Segmentos atendidos:
Eletroeletrônico (placas, conectores, LEDs, sensores)
Automotivo (módulos, ECUs, sensores)
Iluminação (drivers, LEDs)
Energia (inversores, controladores)
Telecomunicações (módulos RF, antenas)
Engenharia de Aplicação: Do Ponto a Linha Automatizada
A Protectronics entrega a solução completa. Nossa engenharia analisa o material, o tipo de aplicação, a geometria da peça e o volume de produção para recomendar:
- A configuração de válvula e pressão ideais para seu material
- A programação da trajetória otimizada
- A integração com fornos UV e insumos
- O modelo comercial mais adequado (comodato, aluguel ou venda)
O Dispensador XYZ Certo para Sua Aplicação
Diga-nos seu material, sua peça e seu volume de produção que encontramos a melhor solução.
